GRS jarrusarja GRS-kääntöpöydälle

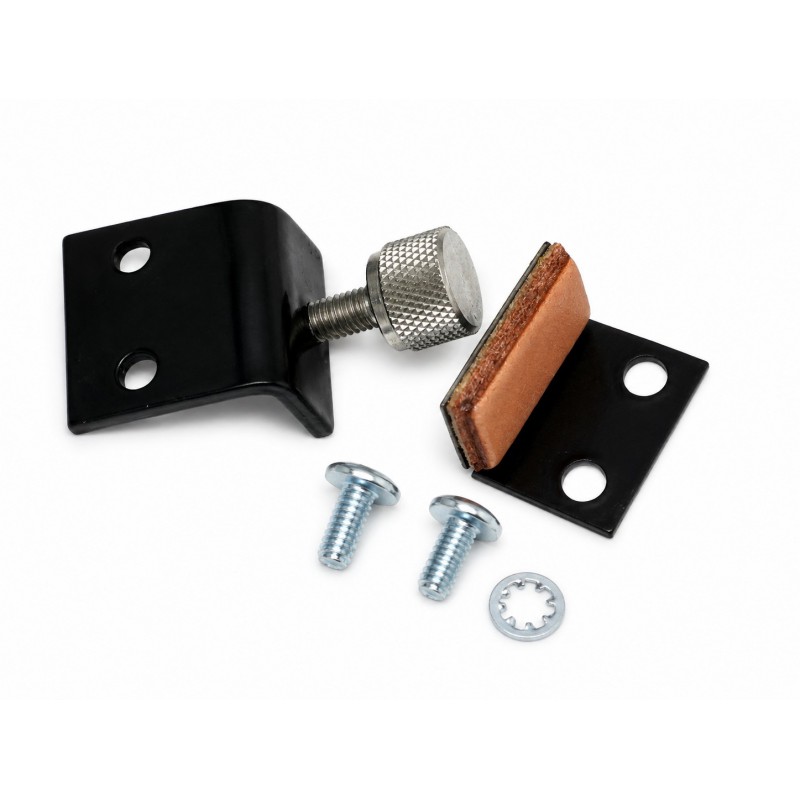

GRS 003-343 Turntable Brake Kit on alkuperäinen GRS-jarrusarja GRS Turntable Base V2 -kääntöpöydälle. Jarrusarjan avulla kääntöpöydän pyörimisnopeutta ja vastusta voidaan säätää, mikä parantaa työskentelyn hallintaa tarkkuutta vaativissa töissä.

Sarja soveltuu erityisesti kaivertajille, kultasepille ja kivien istuttajille, jotka käyttävät GRS-kääntöpöytää työskentelyn tukena. Jarru auttaa estämään pöydän liian vapaan pyörimisen ja mahdollistaa tasaisemman, hallitumman liikkeen.

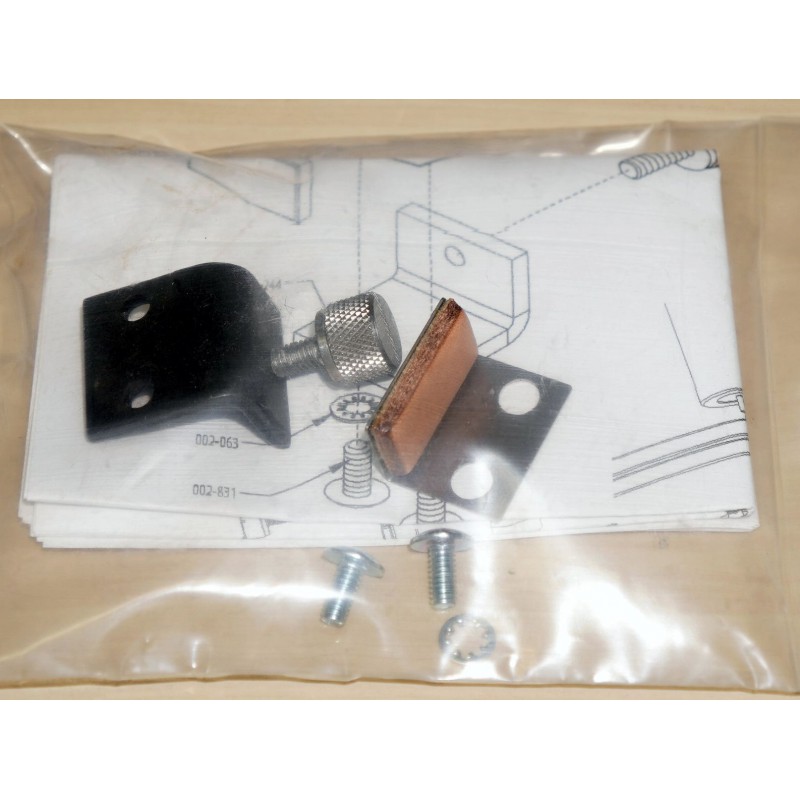

Tuote on uusi ja avaamaton. Mukana toimitetaan GRS LIT-304-asennusohje.

Yhteensopivuus:
GRS Turntable Base V2, tuotenro 003-616-V2.
GRS Satellite Turntable -kokonaisuuksissa 003-343-jarrusarja sisältyy kääntöpöydän toimitukseen.

   Asennusohje - Kts. liite

Kaikki joulukuun 2005 jälkeen hankitut GRS-kääntöpöydät ovat valmiita jarrusarjan asennusta varten. Asenna jarrusarja yllä olevan piirroksen mukaisesti.

Jos kääntöpöytä on hankittu ennen joulukuuta 2005, jarrusarjan asentaminen edellyttää kahden kiinnitysreiän poraamista ja kierteyttämistä.

A. Leikkaa sivulla 2 oleva porausmalli irti ja aseta se huolellisesti kääntöpöydän alapintaan. Merkitse kahden kiinnitysreiän sijainnit mallin avulla.

B. Merkitse reikien keskikohdat piirtopiikillä. Poista paperimalli ja poraa reiät 3,5 mm poranterällä (Ø 3,5 mm / #29). Tee sen jälkeen kierteet #8-32-kierteitystapilla.

Asenna jarrusarja piirustusten mukaisesti.

Vinkki

Kääntöpöytä voidaan purkaa, jolloin reikien poraaminen ja kierteyttäminen on helpompaa.

Levitä työpöydälle suuri pyyhe ja aseta kääntöpöytä siihen yläpuoli alaspäin. Kiinnitä pieni pala teippiä keskitapin lukkorenkaan päälle, jotta se ei sinkoudu irrotuksen aikana.

Aseta kaksi ruuvitalttaa vastakkaisille puolille (180°) ja kampea pohjalevyä varovasti ylöspäin, kunnes lukkorengas irtoaa keskitapista.

Irrota pohjalevy, poraa ja kierteytä reiät edellä annettujen ohjeiden mukaisesti ja kokoa kääntöpöytä takaisin.
